Câblage simple allumage : brancher la phase, le retour lampe et éviter les erreurs courantes

6 septembre 2026 Maëlys De Castelnau 9 min de lecture

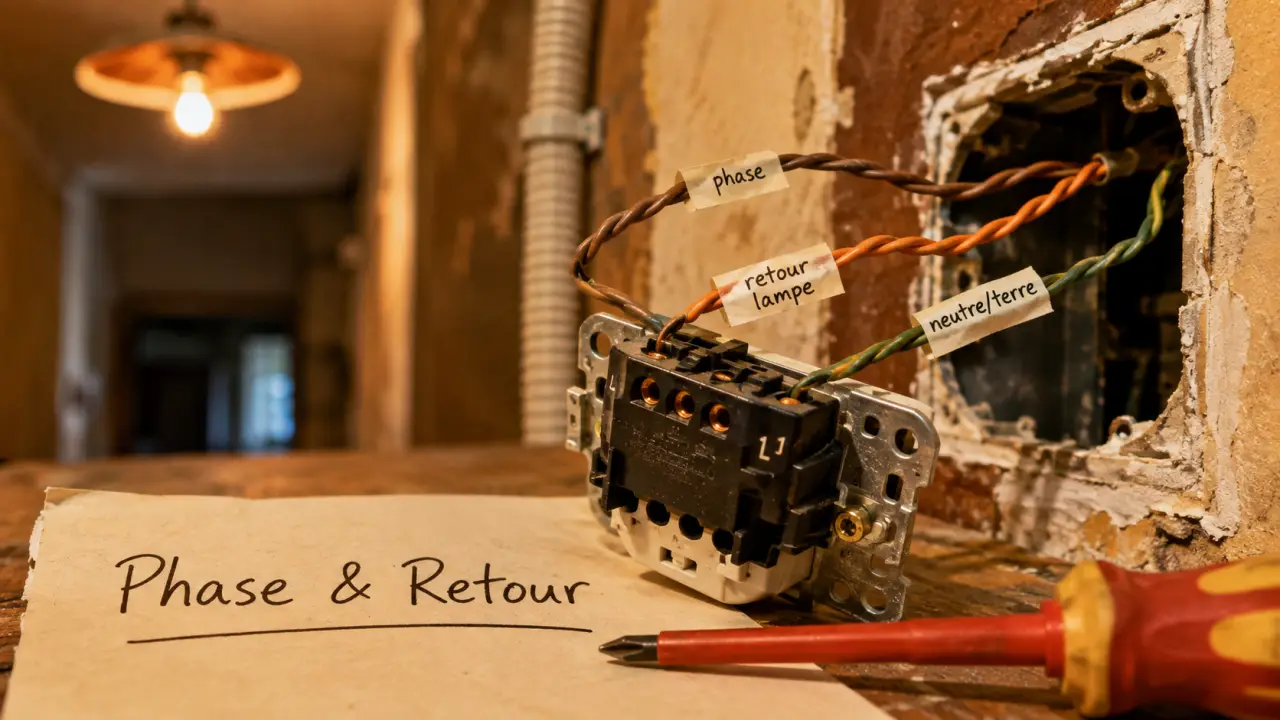

Un interrupteur de simple allumage commande une seule lampe depuis un seul point. Il coupe la phase, tandis que le neutre et la terre vont directement au luminaire. Ce principe simple évite les branchements hésitants et les montages qui restent partiellement sous tension.

Table des matières

Comprendre le rôle de chaque fil avant de brancher

Dans un circuit d’éclairage en simple allumage, l’interrupteur ne commande pas l’ensemble du luminaire. Il ouvre ou ferme le passage du courant sur le fil de phase. Quand il est en position fermée, la phase repart vers la lampe par le retour lampe. Quand il est ouvert, le circuit est coupé et la lampe s’éteint.

Quiz : Câblage Simple Allumage

Phase, neutre et terre : trois fonctions à ne pas confondre

La phase arrive du tableau électrique jusqu’à l’interrupteur, souvent sur la borne marquée L. Elle repart ensuite vers le luminaire par la borne de sortie, souvent repérée 1 ou par une flèche selon les modèles. Le neutre ne passe pas par l’interrupteur dans un simple allumage classique, il rejoint directement la lampe. La terre suit le même trajet direct vers le point lumineux lorsque l’appareil doit être relié à la protection de terre.

Cette séparation compte vraiment. Un interrupteur placé sur le neutre peut donner l’impression de fonctionner, car la lampe s’allume et s’éteint, mais le luminaire peut rester alimenté côté phase. C’est l’erreur la plus simple à éviter lors d’un remplacement ou d’une rénovation.

À quoi ressemble le schéma électrique

Élément du circuit	Raccordement à prévoir	Rôle
Phase	Tableau électrique vers borne L de l’interrupteur	Alimente le circuit d’éclairage
Retour lampe	Borne 1 de l’interrupteur vers la lampe	Envoie la phase commandée au luminaire
Neutre	Tableau électrique vers la lampe	Permet le retour du courant
Terre	Tableau électrique vers la lampe si nécessaire	Assure la protection des personnes

Sur un schéma de câblage simple allumage, on lit donc le circuit en deux parties, la commande avec l’interrupteur, puis le point lumineux avec ses raccordements directs. Cette lecture en deux blocs rend le montage plus facile à contrôler, surtout quand plusieurs fils arrivent dans la boîte.

Matériel nécessaire et préparation du chantier

Avant d’ouvrir un appareillage électrique, la priorité est de couper le courant au tableau électrique. Éteindre l’interrupteur ne suffit pas. Il faut couper le disjoncteur concerné, puis vérifier l’absence de tension avec un appareil adapté. En cas de doute sur le circuit à isoler, coupez l’alimentation générale.

Les outils et composants utiles

Un interrupteur simple allumage adapté à la pose, encastrée ou en applique.
Des conducteurs électriques aux couleurs normalisées : phase, neutre, terre et retour lampe clairement identifiables.
Une boîte d’encastrement ou un boîtier apparent selon l’installation.
Un tournevis isolé, une pince à dénuder et, idéalement, un testeur de tension.
Des bornes de connexion si des raccords sont nécessaires dans une boîte de dérivation ou au plafond.

Le choix de l’interrupteur dépend aussi de l’usage : modèle classique, finition décorative, gamme encastrée ou appareillage pour pièce humide avec protection adaptée. Des fabricants comme Legrand ou Schneider proposent plusieurs gammes, mais le principe de raccordement reste le même : borne L pour l’arrivée de phase, borne de sortie pour le retour lampe.

Lire l’installation existante avant de modifier

Dans une installation ancienne, les couleurs de fils ne sont pas toujours fiables. Mieux vaut identifier les conducteurs par leur fonction que par leur seule couleur. Repérez le fil qui amène la phase à l’interrupteur, celui qui repart vers le luminaire, puis vérifiez où passent le neutre et la terre. Si plusieurs fils arrivent dans la boîte, prenez le temps de suivre leur trajet avant de débrancher.

Dans une boîte d’encastrement encombrée, l’objectif n’est pas de forcer les fils à rentrer. Il faut garder des connexions nettes, éviter les conducteurs trop pliés et laisser juste assez de mou pour refermer sans pression. Un fil mal maintenu peut se desserrer à force d’actionner l’interrupteur, ce qui crée une panne difficile à repérer.

Étapes de câblage d’un interrupteur simple allumage

Le branchement reste accessible à un bricoleur soigneux, à condition de respecter les règles de sécurité et de ne pas intervenir sur une installation douteuse. Voici une méthode claire pour un montage standard avec un point lumineux commandé depuis un seul interrupteur.

La norme NF C15-100 mise à jour pour les installations basse tension : Découvrez l’annonce officielle de la mise à jour de la norme NF C15-100 et son téléchargement en PDF via la boutique AFNOR.

Coupez l’alimentation au tableau électrique et vérifiez l’absence de tension.
Préparez les conducteurs en dénudant uniquement la longueur nécessaire, sans entamer le cuivre.
Raccordez la phase sur la borne L de l’interrupteur.
Raccordez le retour lampe sur la borne 1 ou la borne de sortie indiquée par le fabricant.
Raccordez le neutre directement au luminaire, sans passer par l’interrupteur.
Raccordez la terre au luminaire lorsque celui-ci prévoit une borne de terre.
Rangez les fils dans la boîte sans écraser les connexions, puis fixez l’interrupteur.
Remettez le courant et testez l’allumage et l’extinction plusieurs fois.

Le bon réflexe après le premier test

Si la lampe ne s’allume pas, ne touchez pas aux fils sous tension. Recoupez le courant, puis vérifiez l’ordre suivant : arrivée de phase sur L, retour lampe sur la bonne borne, continuité du neutre jusqu’au luminaire, ampoule ou module LED fonctionnel. Une inversion entre phase et retour lampe peut parfois laisser le circuit fonctionner, mais elle complique les contrôles futurs et doit être corrigée.

Si l’interrupteur grésille, chauffe, s’enclenche mal ou si le disjoncteur déclenche à la remise sous tension, stoppez les essais. Cela peut signaler un court-circuit, un mauvais serrage, un conducteur abîmé ou une incompatibilité de montage. Dans ce cas, l’intervention d’un électricien est préférable.

Sécurité, norme NF C-15-100 et erreurs fréquentes

La norme NF C-15-100 encadre les installations électriques basse tension dans les logements. Elle protège les personnes et les biens contre les risques d’électrisation, de court-circuit, de surcharge ou d’incendie. Pour un circuit d’éclairage, respecter cette logique de protection compte autant que réussir à allumer la lampe.

Les erreurs qui rendent un montage dangereux

Couper le neutre au lieu de la phase : le luminaire peut rester alimenté côté phase même éteint.
Oublier la terre sur un luminaire métallique prévu pour être raccordé à la protection.
Serrer insuffisamment une borne : un mauvais contact peut provoquer échauffement et panne intermittente.
Mélanger plusieurs circuits dans une même boîte sans identification claire.
Utiliser un appareillage inadapté à l’environnement, surtout en local humide ou en extérieur.

La sécurité se joue souvent sur des détails invisibles une fois l’interrupteur refermé. Un conducteur trop dénudé laisse apparaître du cuivre, un fil mal engagé peut sortir au serrage, et une boîte trop remplie peut exercer une pression sur les connexions.

Quand faire appel à un professionnel

Vous pouvez remplacer un interrupteur existant si le circuit est sain, bien identifié et accessible. En revanche, mieux vaut contacter un électricien si vous créez une nouvelle ligne, si le tableau électrique est ancien, si les couleurs ne correspondent à aucun repère fiable ou si vous constatez des déclenchements répétés. Un professionnel pourra aussi vérifier la conformité à la NF C-15-100 et adapter le montage au type de luminaire, notamment avec certains éclairages LED ou appareillages spécifiques.

Simple allumage, va-et-vient, voyant témoin : ne pas confondre

Le simple allumage convient lorsqu’un seul point de commande suffit : chambre, cellier, WC, petite entrée, placard ou éclairage extérieur commandé depuis l’intérieur. Dès que vous voulez piloter la même lampe depuis deux endroits, ou voir l’état de l’éclairage à distance, le schéma change.

Type de commande	Usage principal	Différence de câblage
Simple allumage	Une lampe commandée depuis un seul interrupteur	Phase sur L, retour lampe vers le point lumineux
Va-et-vient	Une lampe commandée depuis deux endroits	Ajout de fils navettes entre deux interrupteurs
Interrupteur à voyant témoin	Voir si la lampe est allumée depuis l’interrupteur	Le neutre doit parfois être raccordé à l’interrupteur selon le modèle
Double allumage	Commander deux éclairages séparés depuis un même boîtier	Deux retours lampe distincts sont nécessaires

Le cas particulier du voyant témoin

Un interrupteur à voyant témoin n’est pas un simple allumage avec une petite lumière décorative. Son voyant indique généralement si le point lumineux commandé est allumé, ce qui peut être utile pour un garage, un extérieur ou un grenier. Selon le modèle, il peut nécessiter un neutre dans la boîte d’interrupteur. C’est une différence importante, car dans de nombreux câblages simples, seule la phase arrive à l’interrupteur avec le retour lampe qui repart vers le luminaire.

Avant d’acheter l’appareillage, vérifiez le schéma fourni par le fabricant. Si vous remplacez un simple interrupteur par un modèle à voyant témoin sans neutre disponible, le raccordement peut être impossible ou nécessiter une modification du circuit. À l’inverse, un voyant lumineux qui sert seulement à repérer l’interrupteur dans le noir peut fonctionner selon un principe différent. La notice reste la référence.

Choisir la bonne solution dès le départ

Pour une pièce simple, le câblage simple allumage reste le plus économique, le plus lisible et le plus facile à dépanner. Pour un couloir, un escalier ou une chambre avec commande près de la porte et du lit, préférez un va-et-vient. Pour un éclairage non visible depuis l’interrupteur, envisagez un voyant témoin. Le bon choix évite les reprises de câblage et limite les erreurs dans les boîtes de connexion.

En résumé, un montage fiable repose sur trois points : couper la phase avec l’interrupteur, envoyer le neutre et la terre directement vers la lampe, et respecter la NF C-15-100. Si le trajet des fils n’est pas clair ou si l’installation présente des signes d’usure, mieux vaut sécuriser le projet avec un électricien plutôt que de valider un branchement incertain.
