Vous hésitez devant un schéma de VMC simple flux, sans savoir par où commencer pour comprendre le système ou préparer son installation ? Rassurez-vous, le principe reste le même partout : l’air vicié est aspiré dans les pièces humides comme la cuisine ou la salle de bains, tandis que l’air neuf entre naturellement par les pièces de vie grâce à des entrées d’air en façade. Ce guide vous aide à décoder n’importe quel schéma technique, à choisir la bonne configuration selon votre logement et à éviter les erreurs classiques lors de la pose. Vous aurez ainsi toutes les clés pour valider un devis, superviser un chantier ou même réaliser certains travaux vous-même en toute sérénité.
Comprendre le rôle d’une VMC simple flux dans votre logement
Avant de plonger dans la lecture d’un schéma de VMC simple flux, il est important de bien saisir à quoi sert cet équipement au quotidien. Une VMC simple flux assure le renouvellement permanent de l’air intérieur en extrayant l’air pollué, chargé d’humidité et d’odeurs, depuis les pièces humides. En parallèle, l’air frais pénètre par les entrées d’air situées dans les menuiseries ou les coffres de volets roulants des chambres et du séjour. Cette circulation organisée respecte les exigences de la réglementation thermique et garantit un air sain, tout en limitant les problèmes de condensation et de moisissures.
Tous les schémas de VMC simple flux reposent sur cette circulation unidirectionnelle : l’air neuf entre dans les pièces sèches, transite sous les portes grâce aux détalonnages, puis est évacué par les bouches d’extraction des pièces humides. Le caisson motorisé, généralement installé dans les combles, crée la dépression nécessaire pour aspirer l’air vers l’extérieur via un conduit de rejet en toiture ou en façade.

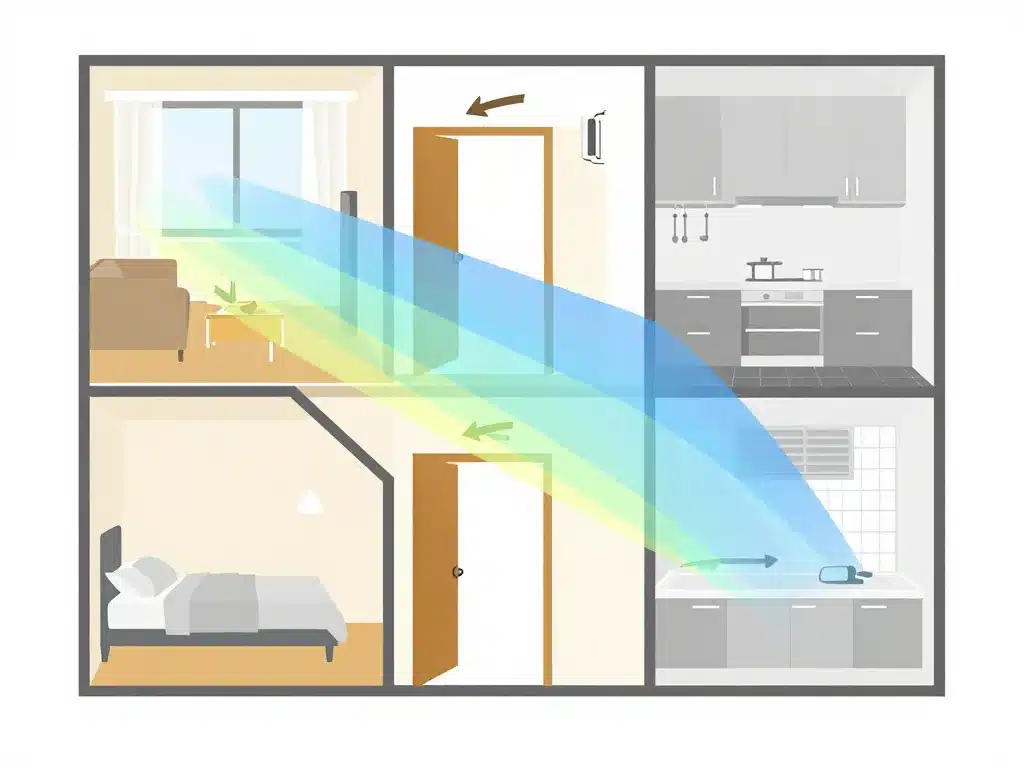

Comment circule l’air dans une VMC simple flux selon le schéma type
Sur un schéma classique, vous verrez des flèches indiquant le sens de circulation de l’air. Elles partent toujours des pièces de vie, traversent les espaces de transition comme les couloirs, puis convergent vers les bouches d’extraction dans la cuisine, la salle de bains et les WC. Ce cheminement naturel du propre vers le sale garantit que l’air vicié ne traverse jamais les chambres ou le salon.
Les entrées d’air sont représentées par des symboles en façade, souvent au-dessus des fenêtres ou intégrées aux menuiseries. Les bouches d’extraction apparaissent en plafond des pièces humides, reliées par des gaines qui remontent jusqu’au caisson. Ce dernier est matérialisé par un rectangle ou un carré, d’où part un conduit unique vers l’extérieur. Gardez en tête ce principe simple : si vous supprimez une entrée d’air ou une bouche sur le schéma, la circulation globale se déséquilibre et l’efficacité chute.
Les éléments essentiels à repérer sur un schéma VMC simple flux
Un schéma complet fait toujours figurer au minimum ces composants :
- Le caisson d’extraction : moteur ventilateur qui génère la dépression nécessaire
- Les bouches d’extraction : généralement trois à cinq bouches selon la taille du logement
- Les entrées d’air : grilles ou aérateurs en menuiserie des pièces principales
- Les gaines : réseau de conduits rigides ou souples reliant bouches et caisson
- Le rejet extérieur : conduit vertical ou horizontal débouchant hors du bâtiment
- L’alimentation électrique : câblage et protection du moteur
Savoir identifier ces éléments d’un coup d’œil permet de distinguer une VMC simple flux d’une VMC double flux, qui comporterait un échangeur thermique et un second réseau de soufflage. Vous éviterez aussi la confusion avec une simple extraction ponctuelle, dépourvue d’entrées d’air organisées et de réseau de gaines complet.
Lire et interpréter un schéma de VMC simple flux pas à pas
Une fois les bases posées, l’enjeu consiste à décoder un schéma réel fourni par un fabricant, un bureau d’études ou un installateur. Cette lecture méthodique suit le parcours de l’air : vous partez des entrées d’air en façade, vous suivez les flèches à travers les pièces, vous remontez les gaines jusqu’au caisson, puis vous vérifiez le rejet extérieur. Cette approche progressive vous aide à valider la cohérence du projet et à repérer d’éventuelles anomalies avant le début des travaux.
Quel schéma de VMC simple flux choisir selon la configuration de logement
En maison individuelle neuve, le schéma type privilégie un caisson en combles perdus et des gaines rigides ou semi-rigides distribuant l’air de manière équilibrée vers chaque pièce humide. Le rejet se fait en toiture, souvent par une sortie dédiée traversant la couverture. Cette configuration offre les meilleures performances et limite le bruit dans les pièces de vie.
En appartement, le schéma s’adapte aux contraintes d’espace : le caisson peut être placé dans un faux plafond de salle de bains ou dans un placard technique. Le rejet s’effectue alors par une façade ou un conduit collectif, selon les autorisations de copropriété. En rénovation, le schéma initial peut être modifié pour contourner des poutres, des cheminées ou des zones inaccessibles. Vérifiez toujours que le schéma proposé respecte les volumes de combles disponibles, les accès au toit et les distances réglementaires entre rejet et prises d’air.
Comment reconnaître les différentes bouches d’extraction sur le plan technique
Les schémas techniques distinguent généralement les bouches selon leur fonction et leur débit. La bouche cuisine est souvent symbolisée par un rectangle plus large ou une double flèche, car elle doit extraire davantage d’air qu’une salle de bains ou des WC. Sur un système hygroréglable, certaines bouches portent la mention « hygro » ou un symbole spécifique indiquant qu’elles modulent leur débit en fonction de l’humidité ambiante.
La bouche de salle de bains affiche généralement un débit intermédiaire, tandis que celle des WC reste la plus petite. Certains schémas précisent les débits en m³/h à côté de chaque bouche, ce qui permet de vérifier la conformité avec les normes en vigueur. Bien repérer ces différences dès la lecture du plan évite de sous-dimensionner une pièce humide, source rapide de condensation, de moisissures et d’odeurs persistantes.
Pourquoi le cheminement des gaines sur le schéma influence vraiment les performances
La longueur totale des gaines, le nombre de coudes à 90° et la régularité des diamètres influencent directement les pertes de charge du réseau. Plus le tracé est simple, direct et équilibré sur le schéma, plus le moteur du caisson fonctionne dans sa plage optimale, réduisant ainsi la consommation électrique et le niveau sonore. À l’inverse, un réseau complexe avec de multiples coudes ou des longueurs très inégales entre les bouches dégrade les débits et peut provoquer des sifflements ou des vibrations.
Examinez le schéma pour repérer les gaines de plus de dix mètres, les coudes serrés ou les réductions brutales de diamètre. Si vous constatez un parcours très sinueux, discutez avec votre installateur des simplifications possibles : déplacement du caisson, modification du tracé ou ajout de collecteurs intermédiaires. Ces ajustements en amont évitent des rééquilibrages coûteux après installation et garantissent un fonctionnement silencieux sur le long terme.
Réaliser ou vérifier l’installation selon un schéma de VMC simple flux
Passer du schéma papier à la réalité du chantier demande rigueur et méthode. Cette étape concrétise les symboles et les flèches en gaines réelles, bouches visibles et caisson opérationnel. Que vous installiez vous-même la VMC ou que vous supervisiez les travaux d’un professionnel, respecter scrupuleusement les emplacements, les distances et les règles de pose garantit une installation fiable, conforme et durable.
Où placer caisson, bouches et rejets pour respecter le schéma et la réglementation
Le caisson d’extraction se positionne généralement dans les combles, au centre géométrique du réseau de gaines pour limiter les longueurs. Il doit être accessible pour la maintenance, posé sur des supports anti-vibratiles et raccordé à une alimentation électrique protégée. Dans le cas d’un faux plafond, prévoyez une trappe de visite suffisamment grande pour intervenir sur le moteur et les filtres.
Les bouches d’extraction se fixent en plafond, à plus de trente centimètres des angles et à distance des sources de vapeur directes comme les pommes de douche. Le rejet extérieur doit déboucher à au moins quarante centimètres de toute ouverture (fenêtre, porte) et à distance des prises d’air neuf pour éviter tout recyclage d’air vicié. Respecter ces positions clés garantit la conformité avec les DTU 68.3 et les exigences de la réglementation thermique.
Comment utiliser un schéma de VMC simple flux pour limiter bruit et pertes d’énergie
Sur le schéma, repérez les emplacements des silencieux éventuels, des manchettes souples et des isolations de gaines. Les manchettes souples absorbent les vibrations du caisson et empêchent leur transmission aux gaines rigides. Les silencieux, placés sur les gaines ou à proximité des bouches, atténuent les bruits aérodynamiques dans les pièces de vie.
L’isolation des conduits traversant les combles non chauffés ou les vides sanitaires réduit les déperditions thermiques et limite les risques de condensation interne. Un tracé bien pensé, éloigné des chambres et du salon, minimise les nuisances sonores liées à l’extraction. Si le schéma prévoit le passage de gaines près de cloisons légères, envisagez un doublage acoustique ou un décalage du tracé pour préserver la tranquillité nocturne.
Quelles erreurs fréquentes repérer d’un coup d’œil sur un schéma de VMC
Certaines anomalies sautent aux yeux dès la première lecture du schéma. Un rejet de VMC qui s’arrête dans les combles au lieu de traverser la toiture constitue une non-conformité grave, source d’humidité et de dégradation de l’isolant. Une gaine de plus de quinze mètres sans collecteur intermédiaire risque de générer des pertes de charge excessives et un déséquilibre du réseau.
L’absence d’entrées d’air en façade ou dans les menuiseries doit aussi alerter : sans apport d’air neuf organisé, la VMC aspire l’air par les défauts d’étanchéité, créant des courants d’air froids et des infiltrations. Vérifiez également que le schéma prévoit bien un détalonnage sous les portes intérieures pour permettre le transit de l’air entre pièces. Prendre cinq minutes pour passer en revue ces points évite des désordres coûteux une fois les plafonds fermés et les finitions réalisées.
Adapter le schéma de VMC simple flux à la rénovation et à l’entretien
Dans l’existant, suivre à la lettre un schéma type de notice fabricant s’avère souvent impossible. Les contraintes de structure, les faux plafonds limités ou l’absence de combles obligent à adapter le tracé tout en conservant le principe général de circulation de l’air. Cette flexibilité contrôlée permet d’installer une VMC performante même dans des configurations complexes, tout en facilitant la maintenance future.
Comment ajuster un schéma VMC simple flux en rénovation sans tout démolir
En rénovation, partez du schéma type recommandé par le fabricant et identifiez les contraintes incontournables : poutres apparentes, structure porteuse, zones inaccessibles. Vous pouvez ensuite mutualiser certaines gaines en utilisant des collecteurs en Y ou en T, modifier légèrement le tracé pour contourner un obstacle ou déplacer le caisson dans un placard technique si les combles sont inaccessibles.
L’important reste de conserver le principe général de circulation de l’air indiqué sur le schéma initial : air neuf dans les pièces sèches, extraction dans les pièces humides, détalonnages sous les portes. Vérifiez que les débits de chaque bouche restent conformes aux normes, même après adaptation du tracé. Si vous réduisez la section d’une gaine pour passer dans un faux plafond, compensez par une longueur plus courte ou un diamètre légèrement supérieur sur le reste du réseau.
En quoi le schéma de VMC simple flux facilite maintenance, dépannage et contrôle
Conserver le schéma d’origine de votre installation VMC dans vos documents de logement simplifie toutes les interventions ultérieures. Lorsqu’une bouche se bouche ou qu’un débit chute, le schéma permet de localiser rapidement la gaine concernée, d’identifier le parcours et de diagnostiquer l’origine du problème sans ouvrir tous les faux plafonds.
Lors d’un contrôle de ventilation dans le cadre d’une vente ou d’une location, le diagnostiqueur pourra vérifier la conformité de l’installation en s’appuyant sur le schéma fourni. Cela accélère l’intervention et garantit un rapport précis. De même, si vous faites appel à un nouveau prestataire pour l’entretien, lui remettre le schéma lui évite de perdre du temps à reconstituer le réseau, ce qui se traduit par une facture d’intervention réduite.
Le schéma constitue également un outil pédagogique pour expliquer le fonctionnement de la VMC aux occupants du logement. Comprendre où passent les gaines et comment circule l’air incite à respecter les consignes d’entretien, comme le nettoyage régulier des bouches et des filtres, et à ne pas obstruer les entrées d’air. Cette responsabilisation collective prolonge la durée de vie du système et maintient une qualité d’air optimale dans toutes les pièces.
